Quels types d'outils CNC sont les plus courants dans l'industrie ?

Les industries manufacturières du monde entier dépendent fortement de l'usinage par commande numérique assistée par ordinateur (CNC) pour produire des composants précis et de haute qualité dans divers secteurs. L'efficacité des opérations d'usinage CNC dépend dans une large mesure du choix et de l'application appropriés OUTILS CNC , qui servent d'interface entre les machines sophistiquées et les matières premières. Comprendre les différentes catégories et applications de ces outils de coupe est essentiel pour les fabricants souhaitant optimiser l'efficacité de production, obtenir des finitions de surface supérieures et maintenir des coûts de fabrication compétitifs. Les opérations modernes de CN englobent tout, de la fabrication de composants aérospatiaux à la production de pièces automobiles, en passant par la fabrication de dispositifs médicaux et l'assemblage d'électronique grand public.

Catégories essentielles des outils de coupe CNC

Fraises et leurs applications industrielles

Les fraises en bout représentent l'une des catégories d'outils CNC les plus polyvalentes et fréquemment utilisées dans les opérations de fabrication. Ces outils de coupe possèdent des arêtes coupantes sur la face d'extrémité ainsi que sur la périphérie, ce qui leur permet d'effectuer diverses opérations d'usinage telles que le profilage, la taraudage, la réalisation de rainures et de clavettes, ainsi que le contournage complexe en trois dimensions. Les fraises à bout carré excellent dans la création de coins nets et de rainures à fond plat, tandis que les fraises à bout sphérique conviennent idéalement aux surfaces courbes et aux géométries complexes rencontrées dans les applications de moules et matrices. Les fraises à rayon de coin offrent une résistance accrue et une durée de vie prolongée en réduisant les concentrations de contraintes aux angles vifs.

La composition des matériaux des fraises en bout varie considérablement selon les exigences de l'application. Les fraises en acier rapide (HSS) offrent une excellente ténacité et sont économiques pour l'usinage général de matériaux plus tendres. Les fraises en carbure offrent une dureté supérieure et une meilleure résistance à l'usure, ce qui les rend idéales pour l'usinage à grande vitesse de matériaux plus durs et pour des séries de production prolongées. Les fraises revêtues, dotées de couches de nitrure de titane (TiN), de nitrure de titane et d'aluminium (TiAlN) ou de carbone type diamant (DLC), améliorent encore les performances en réduisant le frottement, en optimisant la dissipation de la chaleur et en prolongeant la durée de vie de l'outil dans les applications exigeantes.

Fraises de face pour l'usinage de grandes surfaces

Les fraises face sont spécialement conçues pour l'usinage de grandes surfaces planes et constituent un élément essentiel dans les opérations de fabrication intensives. Ces outils de coupe robustes comportent généralement plusieurs plaquettes insérées disposées autour d'un corps de fraise circulaire, répartissant uniformément les forces de coupe et permettant des taux élevés d'enlèvement de matière. La géométrie des fraises face assure une excellente évacuation des copeaux et une bonne dissipation de la chaleur, ce qui les rend particulièrement adaptées aux opérations d'ébauche et à la préparation de surfaces de grande ampleur. Les conceptions modernes de fraises face intègrent des géométries avancées de plaquettes et des technologies de revêtement afin de maximiser la productivité tout en préservant la qualité de l'état de surface.

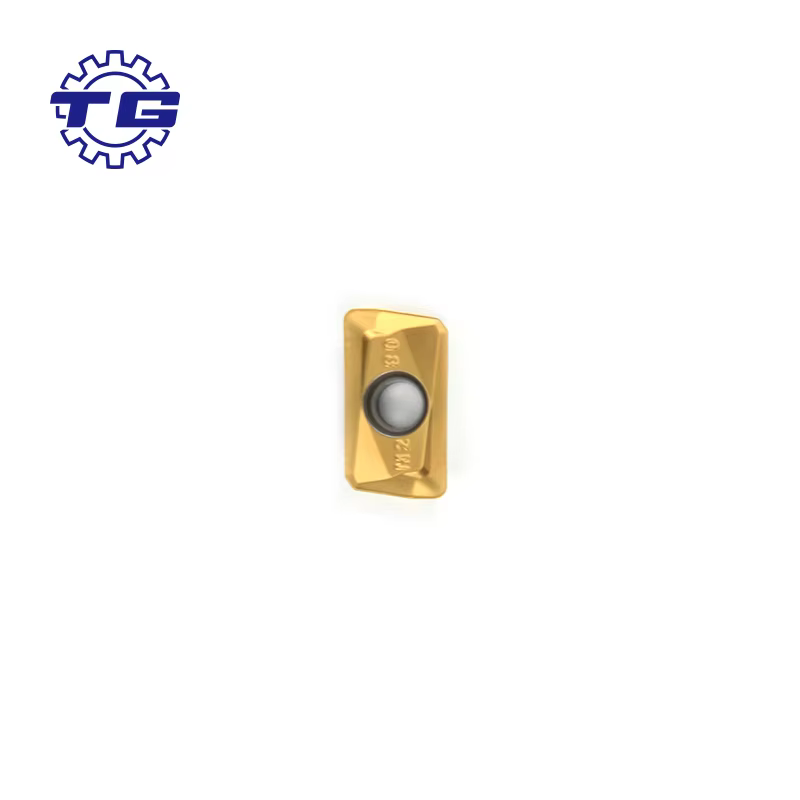

Les fraises à plaquettes rapportées offrent des avantages significatifs en termes de rentabilité et de polyvalence par rapport aux solutions en carbure massif. Lorsque les arêtes de coupe sont usées, les opérateurs peuvent simplement remplacer les plaquettes individuelles au lieu de tout l'outil, réduisant ainsi les coûts d'outillage et minimisant les temps d'arrêt machine. Différentes nuances et géométries de plaquettes peuvent être sélectionnées selon les exigences spécifiques du matériau, la dureté de la pièce et les caractéristiques de finition de surface souhaitées. Cette modularité rend les fraises face particulièrement précieuses dans les ateliers polyvalents où divers matériaux et applications sont courants.

Outils spécialisés de perçage et alésage

Fraises hélicoïdales et leurs variantes

Les forets à spirale constituent le type le plus courant d'outils de perçage dans les opérations d'usinage CNC, dotés de cannelures hélicoïdales qui facilitent l'évacuation des copeaux tout en offrant des arêtes de coupe pour le retrait de matière. Les forets à spirale standards sont disponibles en de nombreuses tailles, généralement allant de fractions de millimètres à plusieurs pouces de diamètre, répondant ainsi à des besoins variés de perçage dans divers secteurs industriels. L'angle d'hélice, l'angle de pointe et la géométrie des cannelures peuvent être optimisés selon les matériaux spécifiques, des angles d'hélice plus élevés améliorant l'évacuation des copeaux dans les matériaux plus tendres, tandis que des angles plus faibles assurent une meilleure résistance pour les matériaux plus durs.

Des variantes spéciales de forets ont été développées pour répondre à des défis spécifiques de fabrication. Les forets courts offrent une rigidité accrue pour le perçage précis de matériaux durs, tandis que les forets longs permettent des applications de perçage profond. Les forets étagés combinent plusieurs diamètres en un seul outil, permettant des opérations de chanfreinage et de lamage en une seule passe. Les forets à pointe en carbure offrent des performances supérieures dans les matériaux abrasifs, et les forets à plaquettes interchangeables proposent des solutions économiques pour les trous de grand diamètre, avec la possibilité de remplacer les arêtes coupantes selon les besoins.

Outils de alésage pour la finition précise de trous

Les outils de alésage sont essentiels pour obtenir des dimensions de trous précises, une excellente finition de surface et un positionnement exact dans les opérations d'usinage CNC. Contrairement aux opérations de perçage qui créent des trous dans une matière pleine, les opérations d'alésage agrandissent des trous existants tout en corrigeant les variations dimensionnelles, en améliorant la concentricité et en atteignant des tolérances serrées, critiques dans la fabrication de précision. Les outils d'alésage à un seul point offrent une flexibilité maximale pour des applications personnalisées et des zones difficiles d'accès, tandis que les têtes d'alésage multipoints assurent une productivité plus élevée dans les environnements de production.

Les outils de micro-alésage représentent le summum de la technologie de finition de trous, capables d'atteindre des tolérances de l'ordre du micromètre tout en maintenant une qualité exceptionnelle de finition de surface. Ces instruments de précision intègrent souvent des mécanismes de réglage fin permettant aux opérateurs de compenser l'usure de l'outil et d'obtenir des résultats constants tout au long de longues séries de production. Le choix de l' OUTILS CNC pour les opérations de perçage dépendent de facteurs tels que le diamètre du trou, la profondeur, la dureté du matériau et les spécifications requises en matière de finition de surface.

Outillage pour filetage et formes

Filières pour opérations de filetage interne

Les opérations de filetage sont fondamentales dans la fabrication d'assemblages nécessitant un serrage mécanique, et les filières constituent les outils principaux pour créer des filetages internes sur les centres d'usinage CNC. Les filières à pointe hélicoïdale, également appelées filières à tirant, évacuent les copeaux vers l'avant pendant le processus de filetage, ce qui les rend idéales pour les applications en traversant où l'évacuation des copeaux s'effectue par le côté de sortie. Les filières à canal hélicoïdal ramènent les copeaux vers l'arrière, au point d'entrée de l'outil, ce qui les rend adaptées aux applications en fond fermé où l'évacuation vers l'avant n'est pas possible. Le choix entre ces types de filières a un impact significatif sur la qualité du filetage, la durée de vie de l'outil et l'efficacité de l'usinage.

Les conceptions avancées de tarauds intègrent des caractéristiques qui améliorent les performances dans les applications CNC. Les tarauds à former créent des filetages par déplacement de matière plutôt que par coupe, ce qui donne des filetages plus résistants avec une meilleure tenue à la fatigue, particulièrement bénéfique pour l'aluminium et d'autres matériaux ductiles. Les tarauds revêtus dotés de traitements de surface avancés réduisent le frottement, améliorent l'évacuation des copeaux et prolongent la durée de vie de l'outil dans les applications exigeantes. Les capacités de taraudage rigide des machines CNC modernes permettent une synchronisation précise entre la rotation de la broche et la vitesse d'avance, garantissant un pas de filetage exact et éliminant le besoin d'accessoires de taraudage traditionnels.

Fils à fileter et fraises à fileter pour filetages externes

Les opérations de filetage externe nécessitent des outils spécialisés capables de créer des filetages précis sur des arbres, des boulons et d'autres composants cylindriques. Les filières traditionnelles offrent une solution économique pour les tailles de filetage standard et les matériaux courants, tandis que les fraises à fileter offrent une flexibilité et une précision supérieures pour les applications CNC. Le fraisage de filetage permet la création de filetages dans des matériaux durs, sur des surfaces interrompues et des composants à paroi mince, là où le filetage avec une filière traditionnelle pourrait provoquer une déformation de la pièce ou la rupture de l'outil.

Les fraises à tarauder excellent dans les applications nécessitant plusieurs pas de filetage, des filetages à gauche ou des filetages dans des matériaux difficiles à usiner. Les fraises à fileter monopoints peuvent créer divers profils de filetage en programmant des trajectoires d'outil appropriées, tandis que les fraises à fileter multifonctions intègrent plusieurs arêtes de coupe conçues pour des profils de filetage spécifiques. Les capacités d'interpolation des centres d'usinage CNC permettent aux fraises à tarauder de réaliser des filetages avec un contrôle précis du pas, une excellente finition de surface et une grande précision dimensionnelle par rapport aux méthodes de filetage conventionnelles.

Matériaux et revêtements des outils de coupe

Acier rapide contre outils en carbure

Le choix des matériaux pour les outils de coupe représente une décision critique qui influence la performance d'usinage, la durée de vie des outils et les coûts globaux de fabrication. Les outils en acier rapide (HSS) offrent une excellente ténacité et une bonne résistance aux chocs, ce qui les rend adaptés aux coupes interrompues, aux matériaux de pièce variable et aux applications où le risque de rupture d'outil est présent. Les outils HSS peuvent supporter des charges d'impact plus élevées et sont plus tolérants vis-à-vis de conditions d'usinage sous-optimum, ce qui en fait des choix populaires pour l'usinage polyvalent et les opérations manuelles. De plus, les outils HSS peuvent être facilement réaffûtés plusieurs fois, offrant ainsi une valeur à long terme dans les applications appropriées.

Les outils en carbure offrent une dureté supérieure, une meilleure résistance à l'usure et des performances élevées à haute température par rapport aux alternatives en acier rapide (HSS), permettant des vitesses de coupe plus élevées et une durée de vie prolongée dans les opérations d'usinage continu. La fragilité du carbure exige une attention particulière aux paramètres d'usinage et au montage de la pièce, mais les gains de productivité justifient souvent le coût initial plus élevé des outils. Les nuances de carbure à grains submicroniques offrent une ténacité accrue tout en conservant une excellente résistance à l'usure, comblant ainsi l'écart de performance entre les outils en acier rapide et les outils standards en carbure pour les applications exigeantes.

Technologies de revêtement avancées

Les technologies de revêtement modernes ont révolutionné la performance des outils de coupe en offrant des propriétés de surface améliorées qui augmentent la résistance à l'usure, réduisent le frottement et permettent des vitesses d'usinage plus élevées. Les revêtements en nitrure de titane (TiN) figuraient parmi les premiers systèmes largement adoptés, offrant une meilleure résistance à l'usure et une réduction du frottement dans les applications d'usinage générales. Les revêtements en nitrure de titane-aluminium (TiAlN) offrent des performances supérieures à haute température et une meilleure résistance à l'oxydation, ce qui les rend idéaux pour les opérations d'usinage à grande vitesse et les matériaux difficiles à usiner.

Les revêtements en carbone de type diamant (DLC) et les revêtements en diamant cristallin représentent l'avant-garde de la technologie des revêtements, offrant une dureté exceptionnelle et une résistance à l'usure pour des applications spécialisées. Ces revêtements excellent dans l'usinage des matériaux non ferreux, des composites et des matériaux abrasifs, domaines dans lesquels les revêtements conventionnels ne parviennent pas à fournir des performances adéquates. Les systèmes de revêtements multicouches combinent différents matériaux de revêtement afin d'optimiser les caractéristiques de performance, chaque couche apportant des propriétés spécifiques telles que l'adhérence, la résistance à l'usure ou des barrières thermiques.

Critères de sélection des outils et meilleures pratiques

Recommandations d'outils selon le matériau

L'usinage CNC réussi nécessite une adaptation minutieuse des outils de coupe aux matériaux de la pièce, en tenant compte de facteurs tels que la dureté, la conductivité thermique, la réactivité chimique et les caractéristiques de formation des copeaux. L'usinage de l'aluminium bénéficie généralement d'arêtes de coupe tranchantes, d'angles de déport importants et de surfaces de cannelures polies pour éviter l'accumulation de matière, tandis que l'usinage de l'acier exige des géométries d'outil plus robustes, dotées de revêtements résistants à l'usure adaptés. L'acier inoxydable présente des défis particuliers en raison de sa tendance à l'écrouissage et de sa faible conductivité thermique, ce qui requiert des outils dotés d'arêtes de coupe bien aiguisées et de caractéristiques efficaces d'évacuation des copeaux.

Les alliages de titane et autres alliages aéronautiques exigent des géométries d'outils spécialisées et des paramètres de coupe particuliers en raison de leur faible conductivité thermique et de leur réactivité chimique avec les matériaux des outils de coupe. Ces matériaux nécessitent souvent des outils dotés de systèmes de revêtement spécifiques qui empêchent les réactions chimiques à haute température. L'usinage de la fonte bénéficie d'outils conçus pour résister aux particules abrasives et aux coupes interrompues, tandis que les matériaux composites requièrent des outils capables de couper proprement les fibres de renfort sans délaminage ni effilochage.

Stratégies d'optimisation de la durée de vie des outils

Maximiser la durée de vie des outils nécessite une approche globale prenant en compte les paramètres de coupe, les méthodes de fixation de la pièce, l'état de la machine et l'application du liquide de refroidissement. Le choix approprié de la vitesse de coupe et de l'avance permet d'éviter une usure excessive de l'outil tout en maintenant des taux de retrait de matière productifs. Des vitesses modérées peuvent réduire la productivité initiale, mais entraînent souvent des coûts globaux plus faibles grâce à une durée de vie prolongée des outils et une fréquence moindre de changement d'outil. Inversement, des paramètres agressifs peuvent être justifiés dans les environnements de production à grand volume où les coûts d'outillage sont compensés par un débit accru.

Une application efficace du liquide de coupe et une évacuation optimale des copeaux jouent un rôle crucial dans la prolongation de la durée de vie des outils. Les systèmes de lubrification-abrasion par inondation offrent une excellente dissipation de la chaleur et une évacuation des copeaux pour la plupart des applications, tandis que les systèmes à haute pression peuvent améliorer les performances lors du perçage en profondeur et des opérations d'ébauche lourdes. Les systèmes de lubrification minimale (MQL) présentent des avantages environnementaux et peuvent améliorer la qualité de la finition de surface lors des opérations de finition. Les systèmes de surveillance de l'état des outils permettent de mettre en œuvre des stratégies de maintenance prédictive qui optimisent le moment du remplacement des outils et évitent les ruptures catastrophiques.

FAQ

Quels facteurs doivent être pris en compte lors du choix des outils CNC pour un nouveau projet ?

Lors du choix des outils CNC pour un nouveau projet, tenez compte des propriétés du matériau de la pièce, des tolérances et finitions de surface requises, du volume de production, des capacités disponibles de la machine et des contraintes budgétaires. Évaluez la dureté du matériau, sa composition chimique et ses propriétés thermiques afin de déterminer les matériaux et revêtements d'outils appropriés. Prenez en compte les exigences géométriques, notamment les diamètres de trous, les spécifications filetées et les profils de surface, pour sélectionner les types d'outils adaptés. Le volume de production influence la rentabilité des outils haut de gamme par rapport aux options standard, tandis que les caractéristiques de la machine déterminent les queues d'outils compatibles, les vitesses maximales et les systèmes de fixation d'outils disponibles.

À quelle fréquence faut-il remplacer ou réconditionner les outils CNC ?

La fréquence de remplacement des outils dépend de plusieurs facteurs, notamment le matériau de l'outil, le matériau de la pièce, les paramètres de coupe et les exigences de qualité. Surveillez l'état des outils par inspection visuelle, vérification dimensionnelle et évaluation de l'état de surface. Remplacez les outils lorsqu'ils ne respectent plus les tolérances dimensionnelles, ne produisent pas des finitions de surface acceptables ou présentent des signes d'usure excessive tels que des ébréchures ou la formation d'un bord accumulé. Mettez en place des systèmes de suivi de durée de vie des outils afin d'identifier les intervalles optimaux de remplacement sur la base de données réelles de performance, plutôt que selon des seuils arbitraires de temps ou de nombre de cycles. Certains outils peuvent être reconditionnés plusieurs fois par affûtage, tandis que d'autres sont conçus pour un usage unique.

Quels sont les avantages de l'utilisation d'outils de coupe revêtus ?

Les outils de coupe revêtus offrent de nombreux avantages, notamment une durée de vie prolongée, des vitesses de coupe plus élevées, une meilleure qualité de finition de surface et des performances améliorées sur les matériaux difficiles à usiner. Les revêtements confèrent une dureté et une résistance à l'usure supplémentaires par rapport au matériau de base de l'outil, permettant l'utilisation de paramètres de coupe plus agressifs et des durées de production plus longues entre les changements d'outil. Ils réduisent également le frottement entre l'outil et la pièce, diminuant ainsi la génération de chaleur et améliorant l'évacuation des copeaux. Différents systèmes de revêtements sont optimisés pour des applications spécifiques, certains offrant de meilleures performances à haute température tandis que d'autres excellent dans des environnements abrasifs ou chimiquement réactifs.

Comment déterminer les paramètres de coupe optimaux pour différents outils CNC ?

Les paramètres de coupe optimaux dépendent du type d'outil, de la combinaison des matériaux, des capacités de la machine et des exigences de qualité. Commencez par les recommandations du fabricant comme paramètres de base, puis ajustez-les en fonction des conditions spécifiques de l'application et des observations de performance. Tenez compte de la vitesse de coupe, de l'avance par dent, de la profondeur de coupe axiale et radiale, ainsi que des méthodes d'application du liquide de refroidissement. Surveillez la performance de l'outil en évaluant l'état de surface, en vérifiant la précision dimensionnelle et en analysant l'usure de l'outil. Optimisez progressivement les paramètres afin d'équilibrer productivité et durée de vie de l'outil, tout en restant toujours dans les limites de puissance et de rigidité de la machine. Documentez les combinaisons de paramètres réussies pour référence future et assurer une cohérence dans des applications similaires.
